Chave make-before-break MFB32 - In 1000A

A principal característica dessa chave comutadora é o fato de ela não ter posição 0, ou seja, uma chave seccionadora fecha antes da outra abrir, sem interrupção da energia. Ideal para alimentação de cargas críticas que não podem ser desenergizadas quando há comutação entre as fontes de alimentação. São mantidas todas as propriedades e características técnicas das chaves seccionadoras da linha S32.
Fornecimento standard: manopla cinza, eixo curto, suportes laterais, parafusos dos terminais e de fixação.

Baixar arquivos

Dados técnicos


Modelo	MFB32-1000
Corrente nominal em regime contínuo (lu)	1.000A
Corrente térmica convencional (lth)	1.000A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA/100kA 1.000A/630A 70kA/65kA 4.200kA²s/3.200kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	76kA
Corrente nominal admissível de curta duração (lcw) (rms)	36kA/0,3s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 1000A 1000A 1000A 1000A 1000A 1000A 690A 575A 437A 425kW 425kW 425kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)	1.000A
Durabilidade mecânica (manobras)	10.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	35Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	47,5W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	(2x) 150mm² (2X) 40x10mm 40Nm M12x35 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	5,4kg
Manobra de capacitores (somente para abertura) 418V 550V 726V	405kVAr 800A 530kVAr 800A 700kVAr 570A
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23	220V 250V 440V 1250A 800A 800A - 800A 630A - 800A 630A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-160
Corrente nominal em regime contínuo (lu)	160A
Corrente térmica convencional (lth)	160A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA/100kA 160A/100A 17kA/14,5kA 600kA²s/67kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	17,6kA
Corrente nominal admissível de curta duração (lcw) (rms)	8kA/0,2s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 160A 160A 125A 160A 160A 125A 154A 106A - 90kW 75kW -
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)	160A
Durabilidade mecânica (manobras)	20.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	2,5Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	3,9W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	70mm² 15x3mm 7Nm M6x15 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	1,1kg
Manobra de capacitores (somente para abertura) 418V 550V 726V
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23	220V 250V 440V 200A 125A 125A 200A 125A 125A - 125A 125A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-250
Corrente nominal em regime contínuo (lu)	250A
Corrente térmica convencional (lth)	250A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA/100kA 500A/250A 40kA/33kA 1.700kA²s/380kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	26,5kA
Corrente nominal admissível de curta duração (lcw) (rms)	12kA/0,3s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 250A 250A 250A 250A 250A 250A 250A 250A 138A 147kW 147kW 132kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)	250A
Durabilidade mecânica (manobras)	16.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	7,5Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	5,0W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	150mm² 20x5mm 14Nm M8x25 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	1,8kg
Manobra de capacitores (somente para abertura) 418V 550V 726V	100kVAr 144A 100kVAr 110A - -
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23	220V 250V 440V 315A 200A 200A 315A 200A 200A - 200A 200A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-400
Corrente nominal em regime contínuo (lu)	400A
Corrente térmica convencional (lth)	400A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA/100kA 500A/250A 40kA/33kA 1.700kA²s/380kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	26,5kA
Corrente nominal admissível de curta duração (lcw) (rms)	12kA/0,3s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 400A 400A 400A 400A 400A 315A 305A 254A 138A 180kW 180kW 132kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)	400A
Durabilidade mecânica (manobras)	16.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	7,5Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	12,8W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	240mm² 25x5mm 28Nm M10x25 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	2kg
Manobra de capacitores (somente para abertura) 418V 550V 726V	190kVAr 260A 220kVAr 230A - -
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23	220V 250V 440V 500A 315A 315A 315A 315A 315A - 200A 200A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-630
Corrente nominal em regime contínuo (lu)	630A
Corrente térmica convencional (lth)	630A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA/100kA 1.000A/630A 70kA/65kA 4.200kA²s/3.200kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	76kA
Corrente nominal admissível de curta duração (lcw) (rms)	36kA/0,3s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 630A 630A 630A 630A 630A 630A 630A 575A 437A 375kW 425kW 425kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)	630A
Durabilidade mecânica (manobras)	10.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	35Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	18,8W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	(2x) 150mm² 30x10mm 28Nm M10x30 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	5kg
Manobra de capacitores (somente para abertura) 418V 550V 726V	250kVAr 500A 330kVAr 500A 440kVAr 500A
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23	220V 250V 440V 800A 500A 500A 800A 500A 500A - 500A 500A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-1250
Corrente nominal em regime contínuo (lu)	1.250A
Corrente térmica convencional (lth)	1.250A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA** - - -
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	110kA
Corrente nominal admissível de curta duração (lcw) (rms)	50kA/1,0s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 1250A 1250A 1250A 1250A 1250A 1250A 1250A 850A 630A 750kW 630kW 630kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
Durabilidade mecânica (manobras)	6.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	65Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	62,5W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	(2x) 40x10mm 60Nm M16x50 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	12,3kg
Manobra de capacitores (somente para abertura) 418V 550V 726V
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23
** Teste de curto-circuito em 500V sem proteção por fusível
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo


Modelo	MFB32-1600
Corrente nominal em regime contínuo (lu)	1600A
Corrente térmica convencional (lth)	1600A
Tensão nominal de operação (Ue)	690V
Tensão nominal de isolamento (Ui)	1.000V
Tensão nominal de impulso suportável (Uimp)	12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip) - para 50/60 Hz 690V (rms) - máxima corrente In do fusível - corrente de corte (Ic) - integral de Joule I²t	50kA** - - -
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)	110kA
Corrente nominal admissível de curta duração (lcw) (rms)	50kA/1,0s
Capacidade de operação em carga - corrente nominal de operação (le) em AC-21 - corrente nominal de operação (le) em AC-22 - corrente nominal de operação (le) em AC-23*** - potência nominal de operação em AC-23	415V 500V 690V 1600A 1600A 1600A 1600A 1600A 1600A 1250A 850A 630A 750kW 630kW 630kW
Tensão aplicada, 60s	3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
Durabilidade mecânica (manobras)	6.000
Temperatura ambiente permitida	(-25 até +55)ºC
Torque requerido para manobra	65Nm
Grau de proteção	IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime	102,4W
Seção dos condutores de conexão - cabos com terminal - barras - torque no parafuso de conexão (± 10%) - parafusos dos terminais (Sextavado) (ou allen)	(2x) 60x10mm 40Nm (2x) M12x50 -
Contato auxiliar com 1 NA + 1 NF (acessório)**** - pode-se fixar até - corrente de operação para:	2A
Peso	13,2kg
Manobra de capacitores (somente para abertura) 418V 550V 726V
Operação em corrente contínua***** - corrente operacional le em DC-21 - corrente operacional le em DC-22 - corrente operacional le em DC-23
** Teste de curto-circuito em 500V sem proteção por fusível
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

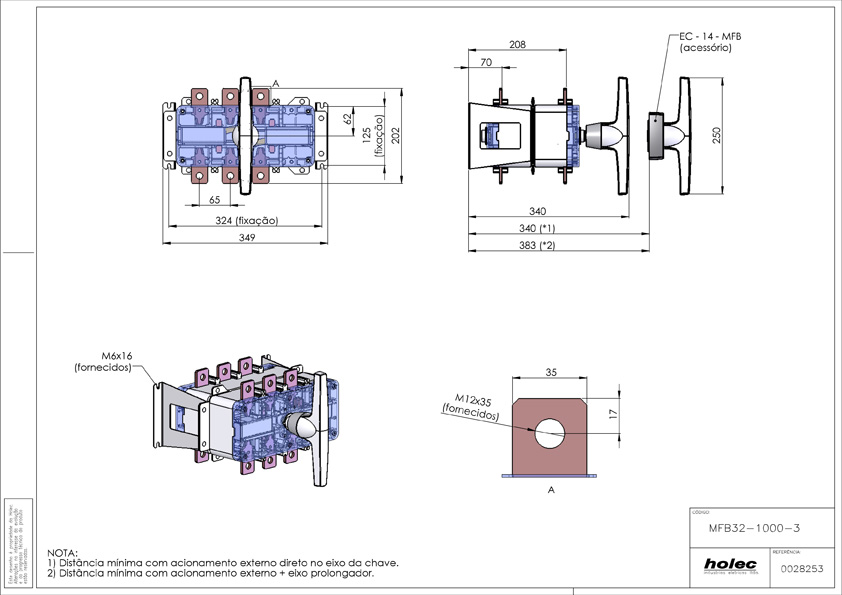

Dimensões

In 1000A

Código	Descrição	Peso (kg)	Referência	quantidade
MFB32-1000/3	Tripolar	11,5	0028253
MFB32-1000/4	Tetrapolar	12,0	0028254
