Chaves Blindadas - SB32
Chave seccionadora com porta-fusíveis blindada em caixa de chapa de aço SB32 - In 1250A
Estas caixas pré-montadas correspondem às exigências de segurança e proteção ambiental. Dimensionadas para oferecer
espaço suficiente para cabos de entrada e de saída. Fornecimento standard: invólucro em aço com acionamento extraível
frontal EC, trava contra porta e bloqueio por cadeado; proteção IP54; bornes prismáticos para as respectivas conexões;
aterramento e ponte de neutro, com bornes prismáticos a partir de 250A; flange inferior.
Pintura texturizada, cor cinza RAL 7035.
Em função das perdas-watt do equipamento deve-se aplicar um fator de redução da corrente nominal de 0,8.
Na utilização de fusíveis ultrarrápidos consultar o fabricante dos fusíveis.
Baixar arquivos
espaço suficiente para cabos de entrada e de saída. Fornecimento standard: invólucro em aço com acionamento extraível
frontal EC, trava contra porta e bloqueio por cadeado; proteção IP54; bornes prismáticos para as respectivas conexões;
aterramento e ponte de neutro, com bornes prismáticos a partir de 250A; flange inferior.
Pintura texturizada, cor cinza RAL 7035.
Em função das perdas-watt do equipamento deve-se aplicar um fator de redução da corrente nominal de 0,8.
Na utilização de fusíveis ultrarrápidos consultar o fabricante dos fusíveis.
Dados técnicos
| Modelo |

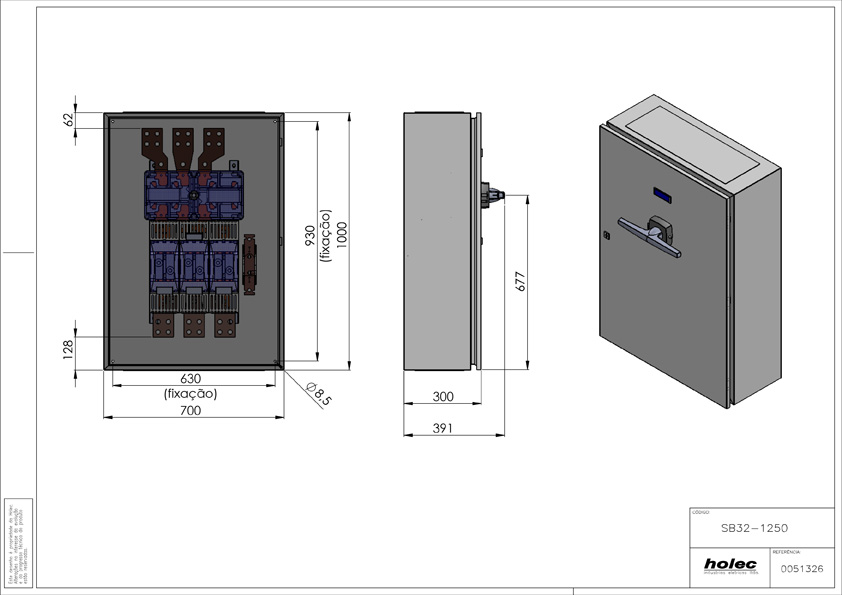

SB32-1250
|
| Corrente nominal em regime contínuo (lu) |
1.250A
|
| Corrente térmica convencional (lth) |
1.250A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
12kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA**
-
-
-
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
110kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
50kA/1,0s
|
Capacidade de operação em carga
|
415V
500V
690V
1250A
1250A
1250A
1250A
1250A
1250A
1250A
850A
630A
750kW
630kW
630kW
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
|
| Durabilidade mecânica (manobras) |
6.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
65Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
62,5W
|
Seção dos condutores de conexão
|
(2x) 40x10mm
60Nm
M16x50
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
12,3kg
|
Manobra de capacitores (somente para abertura)
|
|
Operação em corrente contínua*****
|
|
| ** Teste de curto-circuito em 500V sem proteção por fusível |
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-63
|
| Corrente nominal em regime contínuo (lu) |
63A
|
| Corrente térmica convencional (lth) |
63A
|
| Tensão nominal de operação (Ue) |
500V
|
| Tensão nominal de isolamento (Ui) |
800V
|
| Tensão nominal de impulso suportável (Uimp) |
8kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA*
63A
7,7kA
14,4kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
10,5kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
5,3kA/0,2s
|
Capacidade de operação em carga
|
415V
500V
690V
63A
63A
-
63A
63A
-
55A
50A
-
30kW
33kW
-
|
| Tensão aplicada, 60s |
3.000V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
63A
|
| Durabilidade mecânica (manobras) |
20.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
2,3Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
1,1W
|
Seção dos condutores de conexão
|
4 até 35mm²
7x3mm
3Nm
-
M6x16
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
380Vac
16 (4)Aac
|
| Peso |
0,5kg
|
Manobra de capacitores (somente para abertura)
|
|
Operação em corrente contínua*****
|
|
| * Teste de curto-circuito em 500V com proteção por fusível |
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-100
|
| Corrente nominal em regime contínuo (lu) |
100A
|
| Corrente térmica convencional (lth) |
100A
|
| Tensão nominal de operação (Ue) |
500V
|
| Tensão nominal de isolamento (Ui) |
800V
|
| Tensão nominal de impulso suportável (Uimp) |
8kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
30kA/50kA*
100A/63A
10,3kA/7,7kA
50,8kA²s/14,4kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
10,5kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
5,3kA/0,2s
|
Capacidade de operação em carga
|
415V
500V
690V
100A
100A
-
100A
100A
-
55A
50A
-
30kW
33kW
-
|
| Tensão aplicada, 60s |
3.000V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
100A
|
| Durabilidade mecânica (manobras) |
20.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
2,3Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
2,8W
|
Seção dos condutores de conexão
|
4 até 50mm²
8x3mm
3Nm
-
M6x16
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
0,5kg
|
Manobra de capacitores (somente para abertura)
|
|
Operação em corrente contínua*****
|
|
| * Teste de curto-circuito em 500V com proteção por fusível |
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-160
|
| Corrente nominal em regime contínuo (lu) |
160A
|
| Corrente térmica convencional (lth) |
160A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
8kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA/100kA
160A/100A
17kA/14,5kA
600kA²s/67kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
17,6kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
8kA/0,2s
|
Capacidade de operação em carga
|
415V
500V
690V
160A
160A
125A
160A
160A
125A
154A
106A
-
90kW
75kW
-
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
160A
|
| Durabilidade mecânica (manobras) |
20.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
2,5Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
3,9W
|
Seção dos condutores de conexão
|
70mm²
15x3mm
7Nm
M6x15
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
1,1kg
|
Manobra de capacitores (somente para abertura)
|
|
Operação em corrente contínua*****
|
220V
250V
440V
200A
125A
125A
200A
125A
125A
-
125A
125A
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-250
|
| Corrente nominal em regime contínuo (lu) |
250A
|
| Corrente térmica convencional (lth) |
250A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
8kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA/100kA
500A/250A
40kA/33kA
1.700kA²s/380kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
26,5kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
12kA/0,3s
|
Capacidade de operação em carga
|
415V
500V
690V
250A
250A
250A
250A
250A
250A
250A
250A
138A
147kW
147kW
132kW
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
250A
|
| Durabilidade mecânica (manobras) |
16.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
7,5Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
5,0W
|
Seção dos condutores de conexão
|
150mm²
20x5mm
14Nm
M8x25
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
1,8kg
|
Manobra de capacitores (somente para abertura)
|
100kVAr
144A
100kVAr
110A
-
-
|
Operação em corrente contínua*****
|
220V
250V
440V
315A
200A
200A
315A
200A
200A
-
200A
200A
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-400
|
| Corrente nominal em regime contínuo (lu) |
400A
|
| Corrente térmica convencional (lth) |
400A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
8kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA/100kA
500A/250A
40kA/33kA
1.700kA²s/380kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
26,5kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
12kA/0,3s
|
Capacidade de operação em carga
|
415V
500V
690V
400A
400A
400A
400A
400A
315A
305A
254A
138A
180kW
180kW
132kW
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
400A
|
| Durabilidade mecânica (manobras) |
16.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
7,5Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
12,8W
|
Seção dos condutores de conexão
|
240mm²
25x5mm
28Nm
M10x25
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
2kg
|
Manobra de capacitores (somente para abertura)
|
190kVAr
260A
220kVAr
230A
-
-
|
Operação em corrente contínua*****
|
220V
250V
440V
500A
315A
315A
315A
315A
315A
-
200A
200A
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-630
|
| Corrente nominal em regime contínuo (lu) |
630A
|
| Corrente térmica convencional (lth) |
630A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
12kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA/100kA
1.000A/630A
70kA/65kA
4.200kA²s/3.200kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
76kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
36kA/0,3s
|
Capacidade de operação em carga
|
415V
500V
690V
630A
630A
630A
630A
630A
630A
630A
575A
437A
375kW
425kW
425kW
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
630A
|
| Durabilidade mecânica (manobras) |
10.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
35Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
18,8W
|
Seção dos condutores de conexão
|
(2x) 150mm²
30x10mm
28Nm
M10x30
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
5kg
|
Manobra de capacitores (somente para abertura)
|
250kVAr
500A
330kVAr
500A
440kVAr
500A
|
Operação em corrente contínua*****
|
220V
250V
440V
800A
500A
500A
800A
500A
500A
-
500A
500A
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
| Modelo |
SB32-1000
|
| Corrente nominal em regime contínuo (lu) |
1.000A
|
| Corrente térmica convencional (lth) |
1.000A
|
| Tensão nominal de operação (Ue) |
690V
|
| Tensão nominal de isolamento (Ui) |
1.000V
|
| Tensão nominal de impulso suportável (Uimp) |
12kV
|
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
|
50kA/100kA
1.000A/630A
70kA/65kA
4.200kA²s/3.200kA²s
|
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) |
76kA
|
| Corrente nominal admissível de curta duração (lcw) (rms) |
36kA/0,3s
|
Capacidade de operação em carga
|
415V
500V
690V
1000A
1000A
1000A
1000A
1000A
1000A
690A
575A
437A
425kW
425kW
425kW
|
| Tensão aplicada, 60s |
3.500V
|
| Corrente nominal máxima de fusíveis de ação retardada (In) |
1.000A
|
| Durabilidade mecânica (manobras) |
10.000
|
| Temperatura ambiente permitida |
(-25 até +55)ºC
|
| Torque requerido para manobra |
35Nm
|
| Grau de proteção |
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
|
| Perda watt por polo com corrente de regime |
47,5W
|
Seção dos condutores de conexão
|
(2x) 150mm²
(2X) 40x10mm
40Nm
M12x35
-
|
Contato auxiliar com 1 NA + 1 NF (acessório)****
|
2A
|
| Peso |
5,4kg
|
Manobra de capacitores (somente para abertura)
|
405kVAr
800A
530kVAr
800A
700kVAr
570A
|
Operação em corrente contínua*****
|
220V
250V
440V
1250A
800A
800A
-
800A
630A
-
800A
630A
|
| *** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue |
|
| **** Sob consulta para utilização de mais contatos auxiliares |
|
| ***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo |
|
| Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo |
|
| Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo |
|
Dimensões
| Código | Descrição | Dimensões (AxLxP)mm | Peso (kg) | Referência | quantidade |
|---|---|---|---|---|---|
| SB32-1250 | Tripolar NH-4 | 1200x800x300 | 102,0 | 0051326 |
|
Atenção!
Quando clicar em baixar, você tem que permitir pop-ups do navegador.
A maneira de aceite pode ser diferente em cada navegador.
