Chave seccionadora sob carga S40 - In 160A

System T-60 - Chave seccionadora sob carga S40

Chave seccionadora sob carga S40 - In 160A

Combinação de uma chave seccionadora com uma base porta-fusível NH-00, apropriada para distribuição de energia elétrica, na categoria AC-22. O acesso ao fusível ou a qualquer peça condutiva só pode ser feito com a chave desligada.
Opção de controle luminoso para indicação do estado do fusível.
Adaptadores para conexão por engate em todos os perfis de barramento do System T-60 com opção de saída para cima ou para baixo. Conexão de saída por meio de parafusos e/ou prensa-cabos.

Baixar arquivos

Dados técnicos

Modelo
S40-160/3 S40-160/1
Corrente nominal em regime contínuo (lu)
160A 160A
Corrente térmica convencional (lth)
160A 160A
Tensão nominal de operação (Ue)
500V 290V
Tensão nominal de isolamento (Ui)
1.000V 1.000V
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz (rms)
  • - máxima corrente In do fusível
  • - tamanho do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA 50kA
160A/500V 100A/660A 160A/500V 100A/660A
00/000 00/000
13kA 12,3kA 14,8kA 8,9kA
96kA²s 77kA²s 96kA²s 77kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
teste não aplicável à chave com fusíveis incorporados teste não aplicável à chave com fusíveis incorporados
Corrente nominal admissível de curta duração (Icw) (rms)
teste não aplicável à chave com fusíveis incorporados teste não aplicável à chave com fusíveis incorporados
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
500V 660V 290V 380V
160A 100A 160A 100A
160A 100A 160A 100A
Tensão aplicada, 60s
3.500V 3.500V
Corrente nominal máxima de fusíveis com ação retardada (In)
160A 160A
Durabilidade mecânica (manobras)
6.000 6.000
Temperatura ambiente permitida
(-25 até+55)ºC (-25 até+55)ºC
Torque requerido para manobra
5,3Nm 1,8Nm
Grau de proteção
IP 30 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída) IP 30 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt máxima permitida para fusíveis NH conforme norma IEC60269-2-1
12W 12W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão
  • - parafusos dos terminais (sextavado)
70mm² 70mm²
20x5mm 20x5mm
14Nm 14Nm
M8x20 M8x20
Peso
1,7kg 0,6kg

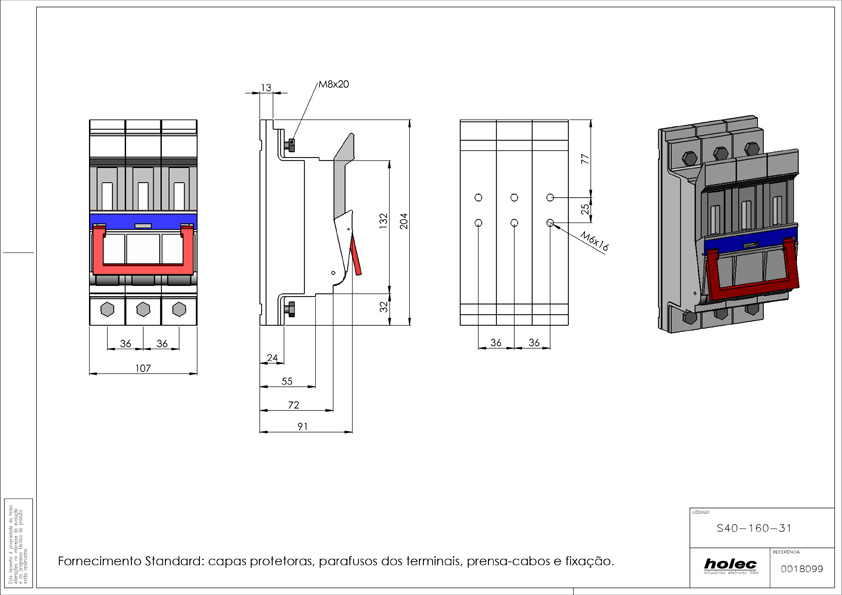

Dimensões

Código Descrição Peso (Kg) Referência quantidade
S 40-160/30 Tripolar, com indicador luminoso. 1,7 0018093
S 40-160/31 Tripolar, sem indicador luminoso. 1,7 0018099
