Adaptador sem conexões elétricas

System T-60 - Adaptador

Adaptador sem conexões elétricas

Os adaptadores minimizam a mão de obra na instalação de equipamentos elétricos. Fixados no trilho DIN dos adaptadores, um simples engate no barramento garante uma conexão perfeita. Os rabichos dos adaptadores são ligados diretamente nos equipamentos. Os trilhos DIN são reposicionáveis em passos de 5mm. Rabichos não ativados podem ser acomodados nas canaletas abaixo dos trilhos ou suas pontas podem ser enfiadas nos próprios trilhos. Diferentes seções de rabichos atendem a todas as necessidades até 63A.
Essa flexibilidade também continua nos adaptadores de correntes de 200A até 630A, onde trilhos de fixação horizontal e vertical com parafusos passantes (M4, M5 ou M6) permitem qualquer posição dos eixos X e Y.
Baixar arquivos

Dados técnicos

Adaptadores T 325 a T 328, T 635 aT 638, T 505, T 605, T 805 e T 808, CT 321 a CT 635, CT C60, CT 5SX e CT 105
  • Tensão nominal: 690VCA
  • Matéria Prima:
  • corpo: livre de cloro e silicone
  • estabilidade térmica de 120ºC/V0
  • índice de resistência ao trilhamento CTI 200
  • trilho DIN: livre de cloro e silicone
  • estabilidade térmica de 100ºC
  • isolação do condutor:
  • PVC, estabilidade térmica de 105ºC
Adaptadores T 660, T 661, T 662, T 663, T 664, T 665, T 666
  • Tensão nominal: 690VCA
  • Matéria Prima:
  • corpo: livre de cloro e silicone
  • estabilidade térmica de 120ºC/V0
  • índice de resistência ao trilhamento CTI 200

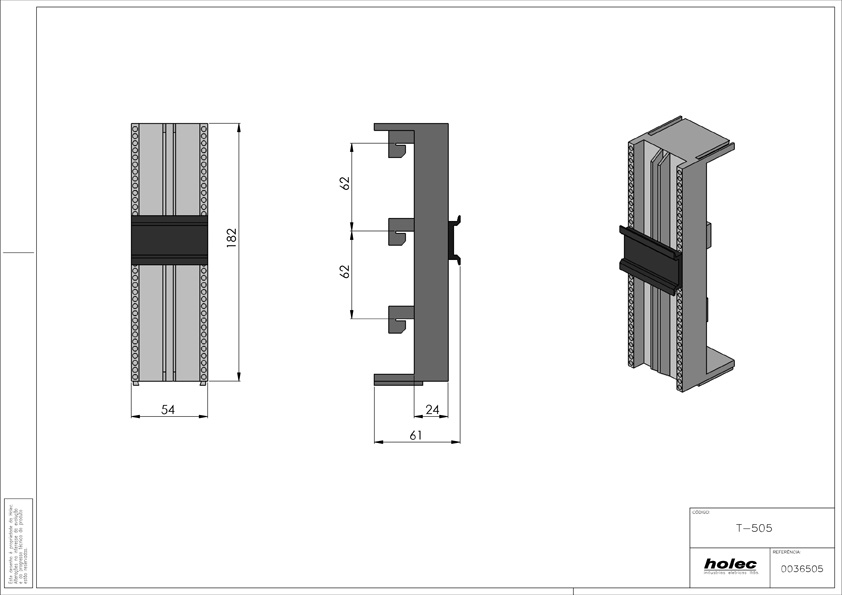

Dimensões

Código Largura Descrição Embalagem Referência quantidade
T 505 54mm Sem conexão elétrica, para fixação de aparelhos, com 1 trilho DIN. 1 0036505
T 605 63mm Sem conexão elétrica, para fixação de aparelhos, com 1 trilho DIN. 1 0036605
T 805 81mm Sem conexão elétrica, para fixação de aparelhos, com 1 trilho DIN. 1 0036805
