Chave seccionadora sob carga S31 - In 125A

Chaves Seccionadoras - S31

Chave seccionadora sob carga S31 - In 125A

A construção dessa chave permite montagem em qualquer posição. Pode ser fixada em trilho DIN (35x7,5mm) ou em placa de montagem assim como em caixas com acionamento externo. A velocidade de abertura e fechamento independe do operador. Operação segura e grande capacidade em curto-circuito. Terminais prensa-cabos permitem conexão direta dos cabos.
Fornecimento standard: manopla cinza e parafusos de fixação em trilho DIN ou em placa de montagem.
Baixar arquivos

Dados técnicos

Modelo
S31-125
Corrente nominal em regime contínuo (lu)
125A
Corrente térmica convencional (lth)
125A
Tensão nominal de operação (Ue)
660V
Tensão nominal de isolamento (Ui)
660V
Tensão nominal de impulso suportável (Uimp)
6kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 660V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I2t
50kA
125A
13,5kA
230kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
4,25kA
Corrente nominal admissível de curta duração (Icw) (rms)
2,5kA/1,0s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23*
  • - potência nominal de operação em AC-23
380V 440V 660V
125A 125A 125A
125A 125A 100A
60A 55A 17A
30kW 30kW 15kW
Tensão aplicada, 60s
2.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
125A
Durabilidade mecânica (manobras)
20.000
Temperatura ambiente permitida
(-25 até +55)°C
Torque requerido para manobra
7,5Nm
Grau de proteção
Perda watt por polo com corrente de regime
9,4W
Seção dos condutores de conexão
  • - cabos com terminal
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (allen)
16 até 70mm²
7Nm
M8x16
Contato auxiliar com 1 NA + 1 NF (acessório)**
  • - pode-se fixar até
  • - corrente de operação para:
2
380Vac
16 (4)Aac
Peso
1kg
Operação em corrente contínua***
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
110V 220V
125A 125A
125A 100A
125A -
*O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 Ue
** Sob consulta para utilização de mais contatos auxiliares
*** Utilizar uma chave tetrapolar com 3 polos em série no positivo e um polo no negativo

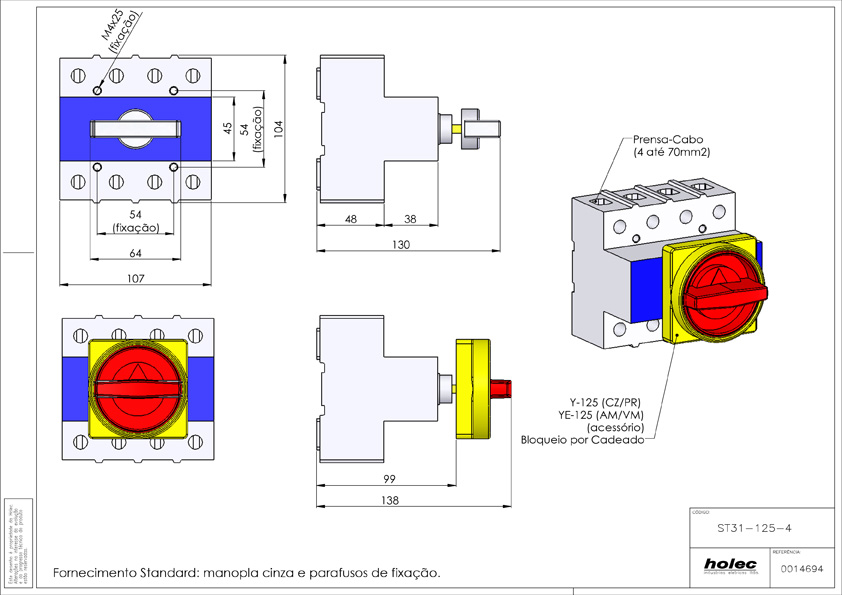

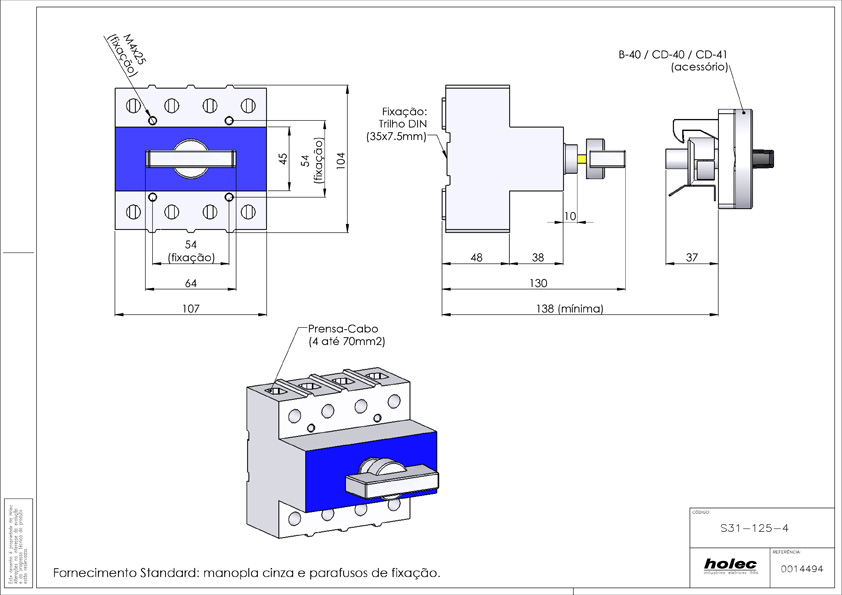

Dimensões

Código Número de pólos Descrição Peso (kg) Referência quantidade
S31 - 125/1 3P + NP Fixação em placa ou trilho DIN. 1,0 0014491
S31 - 125/4 4P Fixação em placa ou trilho DIN. 1,0 0014494
ST31 - 125/1 3P + NP Fixação pelo topo, ligação traseira. 1,0 0014691
ST31 - 125/4 4P Fixação pelo topo, ligação traseira. 1,0 0014694
