Chave para aterramento STR32 - In 400A

Chaves Comutadoras - STR32

Chave para aterramento STR32 - In 400A

Aplicação específica de nossa linha de comutadoras. Chave com 3 posições: liga-desliga-aterra. Tem a finalidade de estabelecer o aterramento temporário da saída da chave para manutenção do sistema com segurança e praticidade, atendendo às especificações da NR-10. A utilização de nossa linha de acessórios permite o travamento com cadeado na posição aterrada, garantindo segurança total.
Fornecimento standard: manopla cinza, eixo curto, parafusos dos terminais e de fixação, capas protetoras e barramento padrão de fornecimento.
Baixar arquivos

Dados técnicos

Modelo
STR32-400
Corrente nominal em regime contínuo (lu)
400A
Corrente térmica convencional (lth)
400A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA/100kA
500A/250A
40kA/33kA
1.700kA²s/380kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
26,5kA
Corrente nominal admissível de curta duração (lcw) (rms)
12kA/0,3s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
400A 400A 400A
400A 400A 315A
305A 254A 138A
180kW 180kW 132kW
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
400A
Durabilidade mecânica (manobras)
16.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
7,5Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
12,8W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
240mm²
25x5mm
28Nm
M10x25
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
2kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
190kVAr
260A
220kVAr
230A
-
-
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
220V 250V 440V
500A 315A 315A
315A 315A 315A
- 200A 200A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

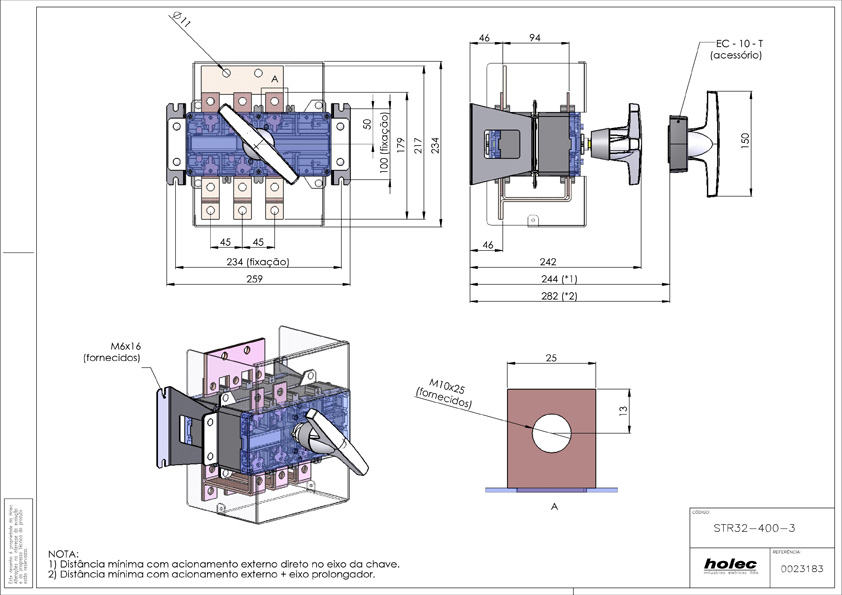

Dimensões

Código Descrição Peso(Kg) Referência quantidade
STR32-400/3 Tripolar 5,7 0023183
STR32-400/4 Tetrapolar 6,0 0023184
