Chave para aterramento STR32 - In 1250A

Chaves Comutadoras - STR32

Chave para aterramento STR32 - In 1250A

Aplicação específica de nossa linha de comutadoras. Chave com 3 posições: liga-desliga-aterra. Tem a finalidade de estabelecer o aterramento temporário da saída da chave para manutenção do sistema com segurança e praticidade, atendendo às especificações da NR-10. A utilização de nossa linha de acessórios permite o travamento com cadeado na posição aterrada, garantindo segurança total.
Fornecimento standard: manopla cinza, eixo curto, parafusos dos terminais e de fixação, capas protetoras e barramento padrão de fornecimento.
Baixar arquivos

Dados técnicos

Modelo
STR32-1250
Corrente nominal em regime contínuo (lu)
1.250A
Corrente térmica convencional (lth)
1.250A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA**
-
-
-
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
110kA
Corrente nominal admissível de curta duração (lcw) (rms)
50kA/1,0s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
1250A 1250A 1250A
1250A 1250A 1250A
1250A 850A 630A
750kW 630kW 630kW
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
Durabilidade mecânica (manobras)
6.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
65Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
62,5W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
(2x) 40x10mm
60Nm
M16x50
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
12,3kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
** Teste de curto-circuito em 500V sem proteção por fusível
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

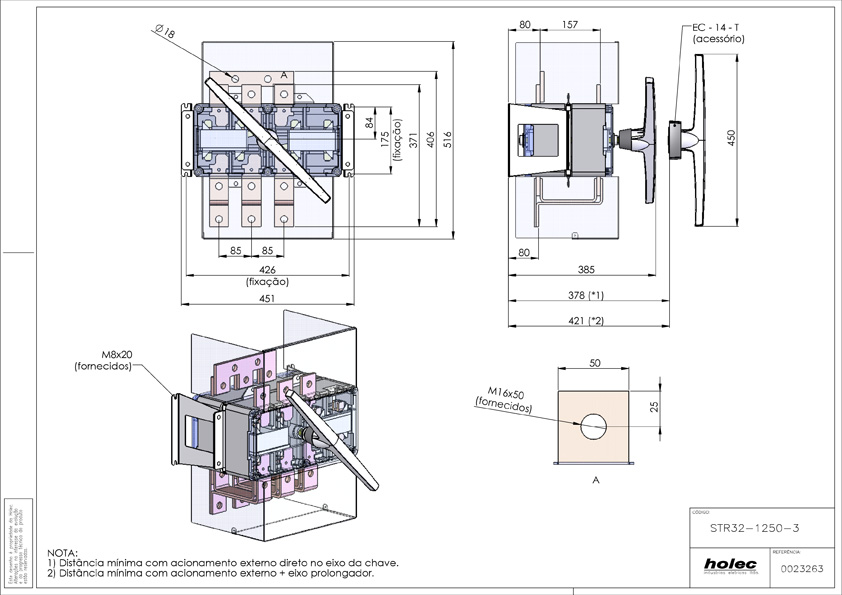

Dimensões

Código Descrição Peso(Kg) Referência quantidade
STR32-1250/3 Tripolar 26,4 0023263
STR32-1250/4 Tetrapolar 29,5 0023264
