Chave make-before-break MFB32 - In 250A

Chaves Comutadoras - MFB32

Chave make-before-break MFB32 - In 250A

A principal característica dessa chave comutadora é o fato de ela não ter posição 0, ou seja, uma chave seccionadora fecha antes da outra abrir, sem interrupção da energia.  Ideal para alimentação de cargas críticas que não podem ser desenergizadas quando há comutação entre as fontes de alimentação. São mantidas todas as propriedades e características técnicas das chaves seccionadoras da linha S32.
Fornecimento standard: manopla cinza, eixo curto, suportes laterais, parafusos dos terminais e de fixação.
Baixar arquivos

Dados técnicos

Modelo
MFB32-250
Corrente nominal em regime contínuo (lu)
250A
Corrente térmica convencional (lth)
250A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA/100kA
500A/250A
40kA/33kA
1.700kA²s/380kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
26,5kA
Corrente nominal admissível de curta duração (lcw) (rms)
12kA/0,3s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
250A 250A 250A
250A 250A 250A
250A 250A 138A
147kW 147kW 132kW
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
250A
Durabilidade mecânica (manobras)
16.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
7,5Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
5,0W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
150mm²
20x5mm
14Nm
M8x25
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
1,8kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
100kVAr
144A
100kVAr
110A
-
-
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
220V 250V 440V
315A 200A 200A
315A 200A 200A
- 200A 200A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

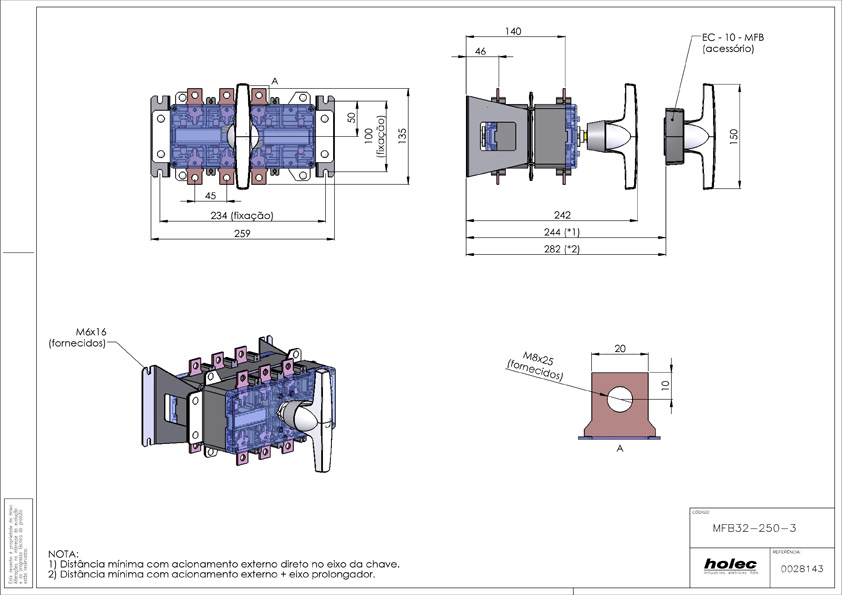

Dimensões

Código Descrição Peso (kg) Referência quantidade
MFB32-250/3 Tripolar 4,3 0028143
MFB32-250/4 Tetrapolar 4,6 0028144
