Chave para bypass BYP32 - In 160A

Chaves Comutadoras - BYP32

Chave para bypass BYP32 - In 160A

Um conjunto de três chaves seccionadoras da linha S32, sendo uma livre (bypass), operadas por um único eixo. O bypass objetiva a manutenção de um equipamento totalmente desenergizado por uma chave na entrada e outra na saída. Para não interromper o fluxo de corrente a terceira chave entra em paralelo. Posição normal: chaves de entrada e saída, fechadas - bypass aberto Posição manutenção: chaves de entrada e saída, abertas - bypass fechado. Capas protetoras dos terminais e barramento de interligação são fornecidos como acessórios. Fornecimento standard: manopla cinza, eixo curto e parafusos dos terminais e de fixação.
Baixar arquivos

Dados técnicos

Modelo
BYP32-160
Corrente nominal em regime contínuo (lu)
160A
Corrente térmica convencional (lth)
160A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA/100kA
160A/100A
17kA/14,5kA
600kA²s/67kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
17,6kA
Corrente nominal admissível de curta duração (lcw) (rms)
8kA/0,2s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
160A 160A 125A
160A 160A 125A
154A 106A -
90kW 75kW -
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
160A
Durabilidade mecânica (manobras)
20.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
2,5Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
3,9W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
70mm²
15x3mm
7Nm
M6x15
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
1,1kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
220V 250V 440V
200A 125A 125A
200A 125A 125A
- 125A 125A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

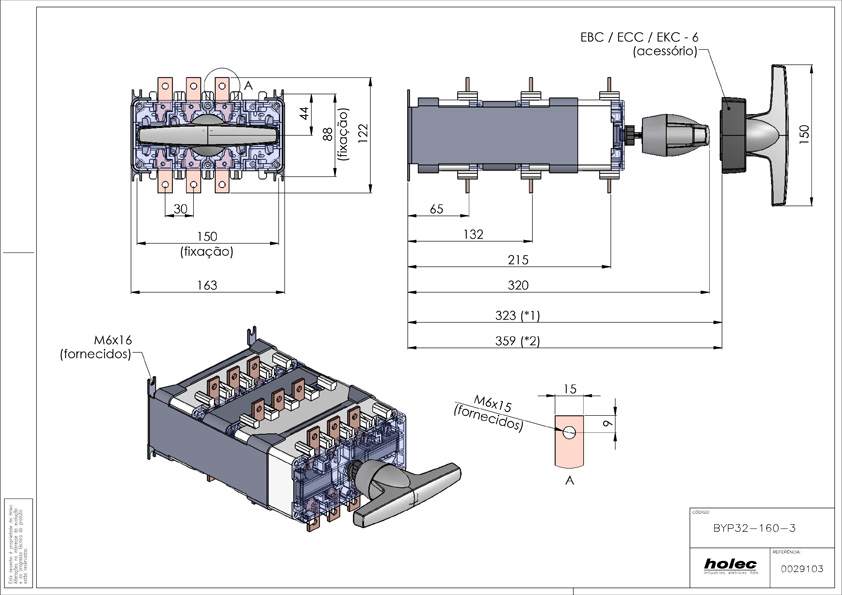

Dimensões

Código Descrição Peso(kg) Referência quantidade
BYP32-160/3 Tripolar 4,0 0029103
BYP32-160/4 Tetrapolar 4,1 0029104
