Chave seccionadora com porta-fusíveis blindada em caixa de chapa de aço SB32 - In 630A

Chaves Blindadas - SB32

Chave seccionadora com porta-fusíveis blindada em caixa de chapa de aço SB32 - In 630A

Estas caixas pré-montadas correspondem às exigências de segurança e proteção ambiental. Dimensionadas para oferecer espaço suficiente para cabos de entrada e de saída, tanto no lado superior quanto no inferior, exceto na caixa  SB32-1250, onde um lado permite a entrada dos cabos e o outro, a saída. Fornecimento standard: invólucro em aço com acionamento extraível frontal EC, trava contra porta e bloqueio por cadeado; proteção IP56; bornes prismáticos para as respectivas conexões; aterramento e ponte de neutro, com bornes prismáticos a partir de 250A; flanges superior e inferior em poliéster ou alumínio, neutralizando perdas indutivas.
Uma flange intermediária em látex oferece a alternativa de passagem vedada de cabos, dispensando prensa-cabos. Pintura lisa, cor cinza RAL 7035.
Em função das perdas-watt do equipamento deve-se aplicar um fator de redução da corrente nominal de 0,8. Na utilização de fusíveis ultrarrápidos, consultar o fabricante dos fusíveis.

Baixar arquivos

Dados técnicos

Modelo
SB32-630
Corrente nominal em regime contínuo (lu)
630A
Corrente térmica convencional (lth)
630A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
12kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA/100kA
1.000A/630A
70kA/65kA
4.200kA²s/3.200kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
76kA
Corrente nominal admissível de curta duração (lcw) (rms)
36kA/0,3s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
630A 630A 630A
630A 630A 630A
630A 575A 437A
375kW 425kW 425kW
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
630A
Durabilidade mecânica (manobras)
10.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
35Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
18,8W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
(2x) 150mm²
30x10mm
28Nm
M10x30
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
5kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
250kVAr
500A
330kVAr
500A
440kVAr
500A
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
220V 250V 440V
800A 500A 500A
800A 500A 500A
- 500A 500A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

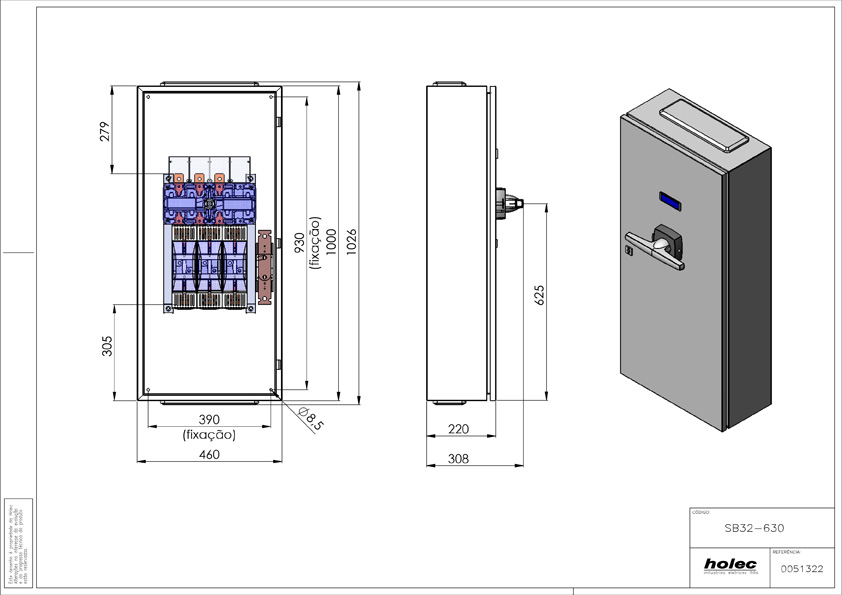

Dimensões

Código Base Dimensões (AxLxP)mm Peso Referência quantidade
SB32-630 Tripolar NH-3 1000x460x220 49,2 0051322
