Chave seccionadora com porta-fusíveis blindada em caixa de chapa de aço SB32 - In 160A

Chaves Blindadas - SB32

Chave seccionadora com porta-fusíveis blindada em caixa de chapa de aço SB32 - In 160A

Estas caixas pré-montadas correspondem às exigências de segurança e proteção ambiental. Dimensionadas para oferecer espaço suficiente para cabos de entrada e de saída, tanto no lado superior quanto no inferior, exceto na caixa  SB32-1250, onde um lado permite a entrada dos cabos e o outro, a saída. Fornecimento standard: invólucro em aço com acionamento extraível frontal EC, trava contra porta e bloqueio por cadeado; proteção IP56; bornes prismáticos para as respectivas conexões; aterramento e ponte de neutro, com bornes prismáticos a partir de 250A; flanges superior e inferior em poliéster ou alumínio, neutralizando perdas indutivas.
Uma flange intermediária em látex oferece a alternativa de passagem vedada de cabos, dispensando prensa-cabos. Pintura lisa, cor cinza RAL 7035.
Em função das perdas-watt do equipamento deve-se aplicar um fator de redução da corrente nominal de 0,8. Na utilização de fusíveis ultrarrápidos, consultar o fabricante dos fusíveis.
Baixar arquivos

Dados técnicos

Modelo
SB32-160
Corrente nominal em regime contínuo (lu)
160A
Corrente térmica convencional (lth)
160A
Tensão nominal de operação (Ue)
690V
Tensão nominal de isolamento (Ui)
1.000V
Tensão nominal de impulso suportável (Uimp)
8kV
Corrente presumida de curto-circuito com fusível conectado em série (Ip)
  • - para 50/60 Hz 690V (rms)
  • - máxima corrente In do fusível
  • - corrente de corte (Ic)
  • - integral de Joule I²t
50kA/100kA
160A/100A
17kA/14,5kA
600kA²s/67kA²s
Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico)
17,6kA
Corrente nominal admissível de curta duração (lcw) (rms)
8kA/0,2s
Capacidade de operação em carga
  • - corrente nominal de operação (le) em AC-21
  • - corrente nominal de operação (le) em AC-22
  • - corrente nominal de operação (le) em AC-23***
  • - potência nominal de operação em AC-23
415V 500V 690V
160A 160A 125A
160A 160A 125A
154A 106A -
90kW 75kW -
Tensão aplicada, 60s
3.500V
Corrente nominal máxima de fusíveis de ação retardada (In)
160A
Durabilidade mecânica (manobras)
20.000
Temperatura ambiente permitida
(-25 até +55)ºC
Torque requerido para manobra
2,5Nm
Grau de proteção
IP 20 (proteção contra toque acidental com uso da capa protetora dos terminais de entrada e saída)
Perda watt por polo com corrente de regime
3,9W
Seção dos condutores de conexão
  • - cabos com terminal
  • - barras
  • - torque no parafuso de conexão (± 10%)
  • - parafusos dos terminais (Sextavado)
  • (ou allen)
70mm²
15x3mm
7Nm
M6x15
-
Contato auxiliar com 1 NA + 1 NF (acessório)****
  • - pode-se fixar até
  • - corrente de operação para:
2A
Peso
1,1kg
Manobra de capacitores (somente para abertura)
  • 418V
  • 550V
  • 726V
Operação em corrente contínua*****
  • - corrente operacional le em DC-21
  • - corrente operacional le em DC-22
  • - corrente operacional le em DC-23
220V 250V 440V
200A 125A 125A
200A 125A 125A
- 125A 125A
*** O teste de capacidade para operação em carga é realizado: no fechamento com 10 x le, na abertura com 8 x le, com fator de potência f.p. 0,35 e tensão 1,05 x Ue
**** Sob consulta para utilização de mais contatos auxiliares
***** Para ligação em 220V => chaves c/ 4 polos (tetrapolar) com 2 a 2 em paralelo
Para ligação em 250V => chaves c/ 3 polos (tripolar) com 2 em série no positivo e um polo no negativo
Para ligação em 440V => chaves c/ 4 polos (tetrapolar) com 3 em série no positivo e um polo no negativo

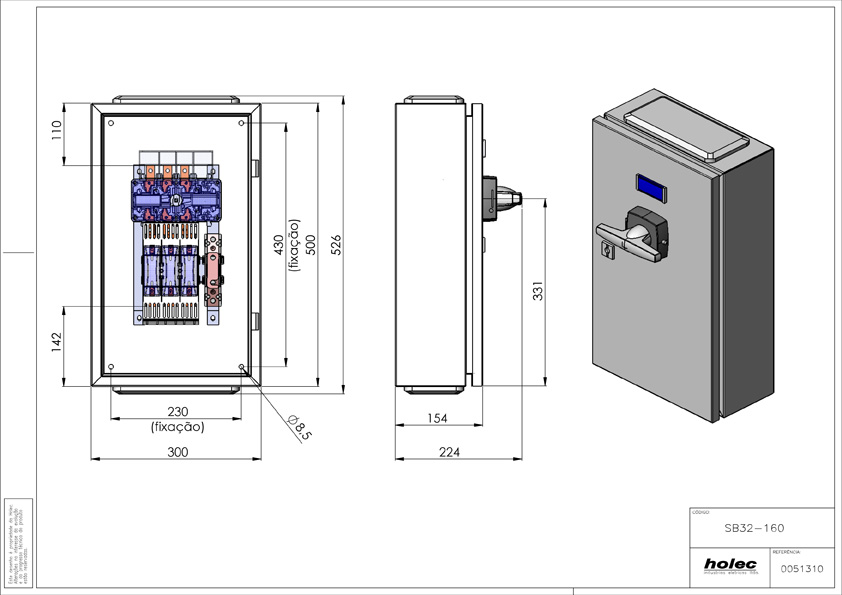

Dimensões

Código Base Dimensões (AxLxP)mm Peso (kg) Referência quantidade
SB32-160 Tripolar NH-00 500x300x150 9,8 0051310
