Caixas de chapa de aço - Linha C - Profundidade 200 mm

Caixas de chapa de aço - Caixas de chapa de aço - Linha C

Caixas de chapa de aço - Linha C - Profundidade 200 mm

As caixas até então empregadas em montagens padrão Holec, tais como conjuntos de chaves seccionadoras acopladas a bases porta-fusíveis NH, estão agora à disposição com placa de montagem. Em destaque, as caixas continuam a ter tampas superiores e inferiores de poliéster para passagem de cabos por meio de prensa-cabos ou diretamente. Acompanha flange de látex para passagem direta dos cabos sem perda do grau de proteção. Uma vedação de poliuretano expandido nas portas e tampas de poliéster aperfeiçoam a proteção. Acabamento: pintura lisa cor cinza RAL 7035 e placa de montagem laranja RAL 2000. Grau de proteção IP 55. O recorte das caixas é de tamanho 4 (290x77mm,) exceto para C 681, que é de tamanho 3 (200x77mm). *Fecho com varão. Outras dimensões sob consulta.   Opcional placa de montagem galvanizada, acrescentar -G no final do código da caixa (ex.: C 641-G).
Baixar arquivos

Dados técnicos

As caixas de chapa de aço modelo C estão disponíveis em 16 tamanhos.
  • Tampas superior e inferior em poliéster com fibra de vidro com vedação em poliuretano expandido.

  • Uma flange de borracha permite a passagem direta de cabos dispensando prensa-cabos.

  • Grau de proteção IP 55.

  • Acabamento: pintura a pó lisa cor cinza RAL 7035 e placa de montagem laranja RAL 2000.

  • Placa de montagem galvanizada (opcional).

Dimensões

Código externas A x L (mm) Placa de montagem Portas Fechos Tampas Referência quantidade

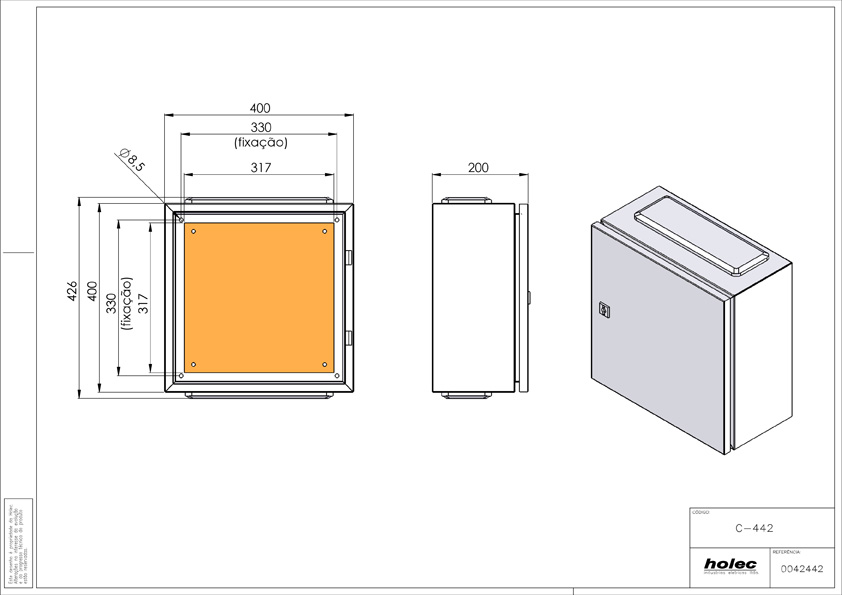

C 442 400 x 400 327 x 327 1 1 2 0042442
C 462 400 x 600 327 x 527 1 1 2 0042462
C 542 540 x 400 467 x 327 1 1 2 0042542
C 662 600 x 600 527 x 527 1 1 2 0042662
