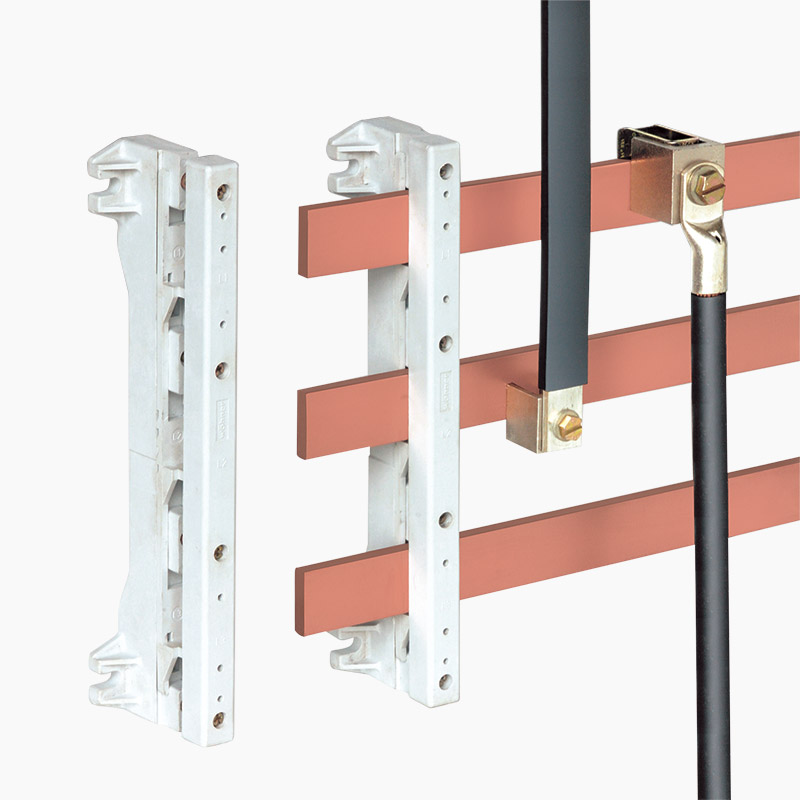

Suporte plano - T 150

O suporte trifásico plano T 150 prevê a fixação de barras de cobre de 30, 40, 50 e 60 mm de largura e 10 mm de espessura. Conforme a largura, um posicionador ajusta as 3 barras simultaneamente mantendo o distanciamento entre os seus centros em 100 mm. O suporte T 185 possibilita a fixação de barras de cobre de 30 até 120mm de largura com distanciamento entre seus centros de 185mm.

Baixar arquivos

Dados técnicos


Suporte de barras e isoladores T 710, T 711, T 714, T 715, T 810, T 150, T 186, P 350 e P 450 I 40, I 60 e I 80 Matéria prima: livre de cloro e silicone estabilidade térmica 120ºC / V0 índice de resistência ao trilhamento CTI 200
Torque de aperto dos parafusos de fixação da tampa e do suporte: 4Nm


Suporte de barras e isoladores T 710, T 711, T 714, T 715, T 810, T 150, T 186, P 350 e P 450 I 40, I 60 e I 80 Matéria prima: livre de cloro e silicone estabilidade térmica 120ºC / V0 índice de resistência ao trilhamento CTI 200
Torque de aperto dos parafusos de fixação da tampa e do suporte: 4Nm

Dimensões

T 150 - Suporte plano

Código	Descrição	Referência	quantidade
T 150	Para barramento tripolar com espaçamento de 100mm entre os centros das barras	0036150
